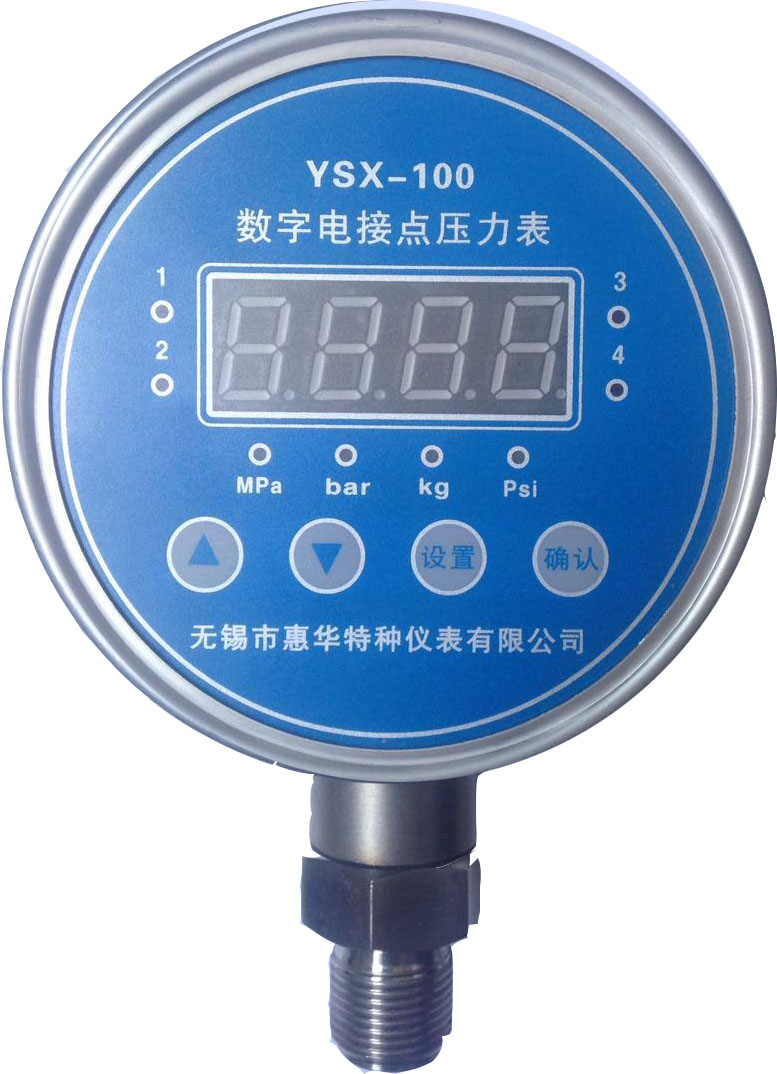

      YSX100數顯電接點壓力表使用說明書

      數顯電接點壓力表是公司精心開發的新款集壓力顯示、信號控制于一體的智能產品,采用高精度擴散硅壓力傳感器、高速模數轉換芯片,結合各種壓力控制實用模塊的軟件程序,具有性價比高、工作穩定可靠、使用壽命長等優點。

      一、功能特點:

      1、四位LED數碼顯示,壓力讀數清晰直觀,無視覺誤差。

      2、MPabarKgPsi,四種壓力單位任意切換。

      3、一點、二點、三點、四點開關信號輸出,且常開常閉可任意設置。

      4、多種模塊預置功能,智能化信號輸出,使電路過程控制更加簡單。

      5、多種信號輸出形式,繼電器、晶體管PNP,晶體管NPN可選,輸出功率大,內置繼電器采用歐姆龍品牌。

      6、多種電壓適應功能,AC220VDC24VDC12V

      7、最高壓力限制功能,具有壓力源過載保護設置,使設備免受超壓使用的不安全狀態。

      8、參數設置密碼鎖定功能,防止非法改變參數而影響設備的正常運行。

      9、快速信號采集功能,800/秒。實時控制更加精準。

      10、徑向、軸向安裝任選,外形尺寸安裝形式可與指針表直接互換。

      二、按鍵功能說明:

      1、在壓力顯示頁面,長按“確定”鍵可使壓力顯示手動歸“0”。(須在無壓力狀態下歸“0”。)

      2、按“”鍵可進行四種壓力單位轉換。

      3、按“設置”鍵相應的指示燈閃爍,表示可以設置參數。

      4、在壓力顯示頁面,長按“”鍵可進入功能區進行智能控制設置。

      三、壓力參數設置:

      壓力參數設置有二種方式,出廠默認是“連加連減”方式、另一種是“移位加減”方式,需進入功能區進行設置。

      1、“連加連減”參數設置。

      1.1在壓力頁面下,按“設置”鍵,相應的指示燈閃爍,表示可以設置參數。1號燈閃爍,表示可設置下限參數、2號燈閃爍,表示可設置上限參數、3號燈閃爍,表示可設置第二下限參數、4號燈閃爍,表示可以設置第二上限參數。

      1.2相應的指示燈閃爍后,長按“”或“”鍵,數字連續增加或連續減少,點動“”或“”鍵,數字加一或減一。

      1.3按“確定”鍵,確認操作并保存參數。指示燈停止閃爍。

      1.4重新按下“設置”鍵,相應指示燈閃爍,重復1.1-1.3操作,可設置其它參數。

      2、“移位加減”參數設置。

      2.1在壓力頁面,長按“”鍵直至顯示“000”且第一位“0”閃爍,表示進入功能區。

      2.2按“”或“”鍵將數據設置為“400”且第一位“4”閃爍。

      2.3按“確定”鍵確認操作,退出功能區。

      2.4按“設置”鍵,相應的指示燈閃爍,表示可設置參數。

      2.5按“”或“”鍵,每按一次數值加一或減一。

      2.6按“設置”鍵,閃爍移位。

      2.7重復2.5~2.6操作,進行參數設置。

      2.8按“確定”鍵,確認操作,保存數據。

      2.9再按“設置”鍵,相應的指示燈閃爍,表示可設置參數。重復2.5~2.8操作,進行其它參數設置。

      2.10如果要退出“移位加減”方式,需進行2.1~2.3操作一次,方可退出。

      四、最高壓力限制功能設置:

      1、按“”鍵直至頁面顯示為“000”且第一位“0”閃爍。

      2、按“”或“”鍵使頁面第一位為“1”,即“100”且第一位“1”閃爍。

      3、按“確定”鍵進入最高壓力限制功能區,此時顯示的數值為壓力表最高量程。

      4、按“”或“”鍵改變數值。

      5、按“設置”鍵移位。

      6、按“確定”鍵確認操作并保存數據。

      注意:用戶設置的數值大于最高量程儀表將不予理會,設置的數值低于最高量程時才會被保存。之后上、下限壓力參數設置不能超出設置的上限數值。

      五、壓力參數密碼鎖定設置:

      1、按“”鍵直至頁面顯示為“000”且第一位“0”閃爍,表示進入功能設置。此后的按鍵功能“”數字增加、“”數字減少、“設置”閃爍移位、“確定”確認操作。

      2、按“”或“”鍵使頁面顯示第一位為“2”,即“200”且第一位“2”閃爍。按“確定”鍵進入壓力參數限制功能設置。按“”或“”鍵使頁面第一位到第三位為“1”。不管第四位數值即“111X”。按“確定”鍵確認操作。此時設置的壓力控制參數被鎖定。如果想重新改變參數,必須進入此頁面改動 111X”的數據方可解鎖。

      六、模塊預置功能設置:

      1、按“”鍵直至頁面顯示為“000”且第一位“0”閃爍,表示進入功能設置。此后的按鍵功能“”數字增加、“”數字減少、“設置”閃爍移位、“確定”確認操作。

      2、按“”或“”鍵使頁面顯示第一位為“2”,即“200”且第一位“2”閃爍。

      3、按“確定”鍵進入模塊預置功能。(此頁面和壓力參數密碼鎖定功能是同一頁面。)

      4、按“設置”鍵使閃爍移至第四位。

      5、按“”或“”鍵改變數字。(1.恒壓模式、2.復合模式⑴、3.復合模式⑵)按“確定”鍵確認操作。

      6、模塊預置功能說明。

      1.恒壓模式:

      壓力低于下限

      下限有輸出信號、上限無輸出信號。

      壓力高于上限

      下限無輸出信號、上限有輸出信號。

      2.復合模式⑴:

      壓力低于下限

      下限、中限有信號、上限無信號。

      壓力高于中限

      下限無信號、中限有信號、上限無信號。

      壓力高于上限

      下限、中限無信號、上限有信號。

      壓力低于中限

      中限有信號、上限無信號。

      3.復合模式⑵:

      壓力低于下限

      下限、中限有信號、上限無信號。

      壓力高于上限

      下限、中限無信號、上限有信號。

      壓力低于中限

      中限有信號、上限無信號

      采用以上3種模塊功能的任何一種功能,其常開常閉功能不可改變。

      七、常開常閉功能設置:

      1、按“”鍵直至頁面顯示為“000”且第一位“0”閃爍,表示進入功能設置。此后的按鍵功能“”數字增加、“”數字減少、“設置”閃爍移位、“確定”確認操作。

      2、按“”或“”鍵使頁面顯示第一位為“3”,即“300”且第一位“3”閃爍。

      3、按“確定”鍵進入輸出信號常開、常閉設置,“0”表示常閉、“1”表示常開。按“”或“”鍵設置“0”或“1”,按“設置”鍵閃爍移位,按“確定”鍵確認操作。

      八、壓力記憶功能設置:

      1、壓力記憶是壓力表在壓力測量中,壓力達到的最高值,此時壓力一旦下降其最高值被記憶并顯示在頁面上。此功能可測試產品的耐壓性能,俗稱“爆炸”壓力。壓力記憶功能的壓力表在應用中一旦產生壓力,需待被測壓力歸“0”后,按“確定”鍵取消記憶值后,方可進行第二次測量操作。

      2、此功能須在訂購時,由生產方定置此功能,用戶只能根據定置功能進行使用。

      接線方式:

      五芯四線(24V晶體管輸出)

      五芯五線(24V繼電器輸出)

      五芯五線(220V繼電器輸出)

      對應接線:

      124+      224-

      (棕色/藍)  (黑色)

      3、                       4、下限  5、上限

               (綠色) (紅色)

      對應接線:

      124+       224-

      (棕色/藍)  (黑色)

      3、公共   4、下限   5、上限

      (黃色)  (綠色)  (紅色)

      對應接線:

      1L        2N220V

      (棕色/藍)  (黑色)

      3、公共   4、下限   5、上限

      (黃色)  (綠色)  (紅色)

      注意事項:數顯電接點壓力表有電源線,電源有AC220VDC24VDC12V之分,而且DC電源有“+”、“-”之分,切不可接錯,以免造成儀表損壞。用戶在使用前應反復閱讀說明書并根據接線圖或電線顏色接線,接好后仔細檢查,確定無誤后再通電使用。
